钎焊板式换热器机组的控制

发布者：admin 时间：2018-04-25 浏览次数：

钎焊板式换热器机组的控制

1．板式换热机组工艺控制系统

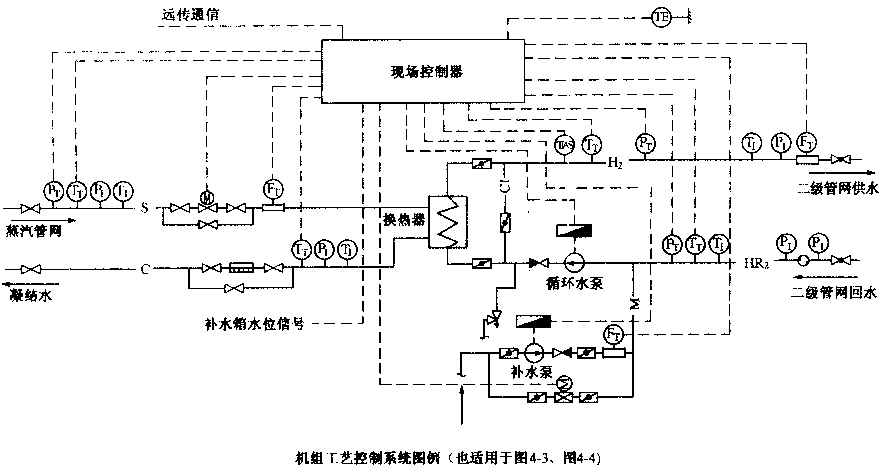

(1)汽一水机组工艺控制系统，如图4-2所示。

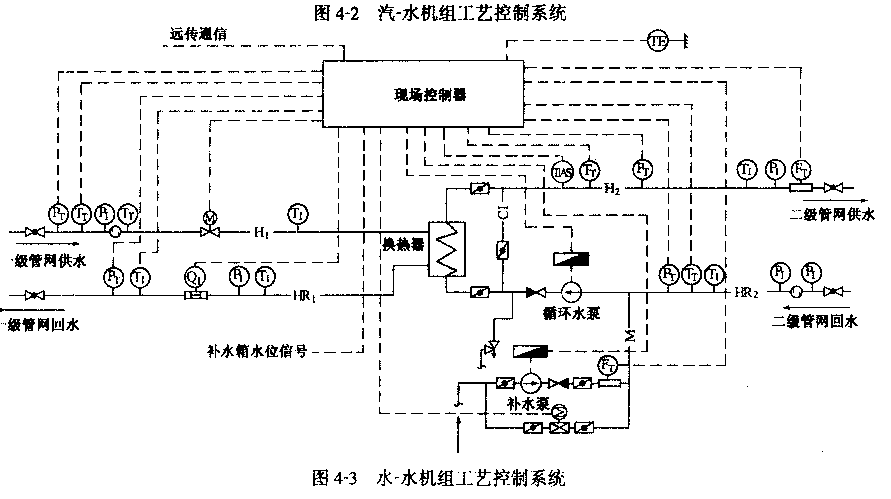

(2)水一水机组工艺控制系统，如图4-3所示。

(3)生活热水机组工艺控制系统，如图4-4所示。

2．供暖换热站的控制

换热站的控制是由具有测控功能的控制器、控制柜、传感器和执行机构以及通信系统组成。

控制器通过与其相连的传感器和执行机构完成对换热器和其他现场设备的数据采集和控制功能。

换热站的控制分成四个等级：(I)温度控制；(Ⅱ)温度+压力控制；(Ⅲ)温度+压力控

制+热髓计；(Ⅳ)温度+压力控制+热量计+通信系统。下面分别描述。
