钎焊板式换热器温度控制原理
温度控制原理如图4-5所示。其中传感器传送室外温度、二次网的供水温度和回水温
度、一次网的供水温度和回水温度。执行机构为一次网的电动调节阀。它的控制功能为：
1)带室外气候补偿的二次网供水温度、回水温度或二次网的供回水平均温度控制一次网的
电动调节阀，电动调节阀安装在一次网的回水管上。
2)控制参数（如二次网的供水温度或供回水平均温度）的控制精度为±2℃。
3)直接手动设定二次网的供水温度控制一次网的电动调节阀。
4)直接手动设定值班供暖的运行模式。
5)对有的集中供热管网，一次网的回水温度不希望高于某一个值。例如北京热力公司一次
网的回水温度就不能高于60qC，过高温度的回水直接回到电厂也是一种能源浪费，因此根据一
次网的回水温度高低来辅助调节一次网的电动调节阀，保证回水温度不高于60qC。
二次网供水温度控制有直接控制、采用控制策略、提供修正值等几种方式，其中直接控制
和控制策略为互斥关系，即启用其中的一种控制形式会导致另一种控制形式失效。下面描述一
卜．“带室外气候补偿的二次网供水温度、回水温度或二次网的供回水平均温度控制一次网的电
动调节阀”控制策略的具体实现过程。这种控制策略是一种基于经验的模糊控制方法。

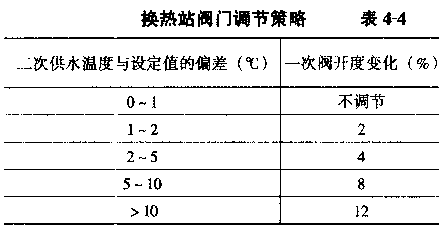

(a)以j二次供水温度为调节目标，其换热
站阀门调节策略见表4—4。
一次阀处于自控状态时，系统首先采集二
次网供水温度当前值，当其与设定值的偏差大
于1℃时，系统将按表4-4中相应的开度变化
（可由用户设定）调节阀的开度。另外，一次
阀的调节周期（即多长时间调节一次）可由用
户设定，以适应不同规模的换热站。
(b)以二次供回水平均温度为调节目标。其功能除控制目标由二次供水温度变为二次供回
水平均温度外，其他均与上面相同。

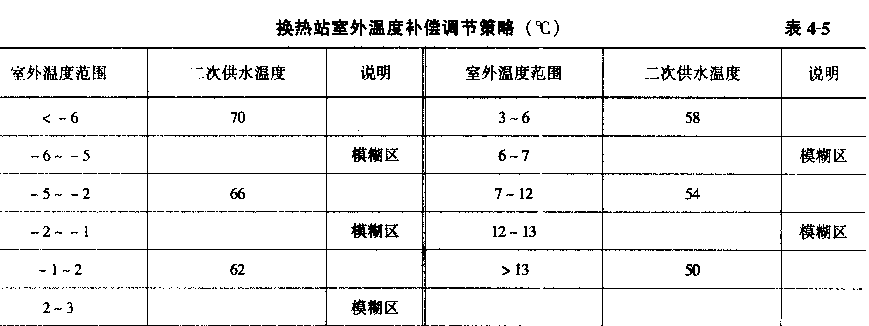

口）室外温度补偿（经验法）。其换热站室外温度补偿调节策略见表4-5。随室外温度变化，
改变二次供水温度的设定值，并以该设定值作为调节目标调节一次阀。
当室外温度进入模糊区时，二次供水温度的设定值保持不变，这主要是为了减少阀门的动
作，保护执行器。
6)室外温度补偿（公式法）。按设定的换热站设计参数（设计室外温度砭、室内温度《、
供水温度T、回水温度■、散热嚣参数B等），计算出在不同的室外温度（T。）下适合的二次
供回水平均温度T2p），并以该平均温度作为调节目标调节一次网蒸汽阀。
乃，=墨l}堡=瓦+0.5（吃+吒一2《）爱-葛）再8 （4-1）
式中 T28、T; -设计供水温度和设计回水温度。
乃、T -室内温度和室外温度；
B-散热器参数。
以上是控制换热站二次网平均温度的方法，对于控制二次侧供水温度的情况，也有相应的
公式，需要者可以参考有关著作。
(2)温度+压力控制原理，如图4-6所示。其中传感器传递室外温度、二次网的供水温度和
回水温度、一次网的供回水温度、二次网供水压力和回水压力、二次网循环水泵旁通压力.
