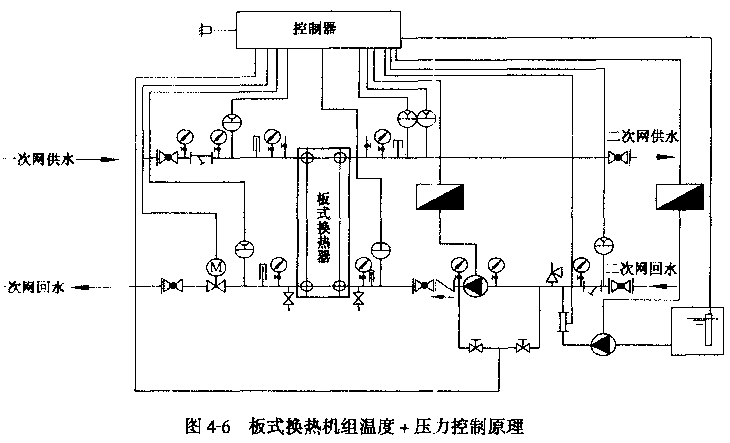

钎焊板式换热器水流量计、补水水箱液位、电磁阀信息。执行机构为一次网的电动调节阀、二次网循环水泵变
频器、补水泵变频器。
除包含上面温度控制功能的全部内容之外，还有：
1)根据二次网的供水压力或供回水压差来控制二次网循环水泵的运行频率，取压点的位置
可以在机组的供回水管上，有条件的场合可以在系统的最不利用户的供圃水管上。
2)根据补水压力（指二次网的回水压力或二次网循环水泵进出口的旁通压力）来控制二次
网补水泵的运行频率，补水压力的富裕度为20 -50kPa。
3)补水管路应设有电磁阀，当系统超压时电磁阀开启泄水。
4)直接设定二次网循环水泵的运行频率。
5)逻辑控制程序：一次网电动调节阀门在系统发生故障和断电时都应自动关闭；来电时启
动顺序为：控制器通电一补水泵（如果需要）一二次网循环水泵一一次电动调节阀门缓慢开启；
当系统发生故障时的顺序为：一次网电动调节阀门关闭-一二次网循环水泵关闭一补水泵关闭；
远程关闭阀门：直接关闭即可；远程开关二次网循环水泵：关泵先关一次网电动调节阀，开泵
后开启一次网电动调节阀。
6)无论以任何方式，只要二次网停止流水，一次网电动调节阀都会自动关闭。
7)在一次网是高温水系统或蒸汽系统时，当系统停电对，一次网的电动调节阀应关闭，二
次网回水管上应设置安全阀，防止超压汽化，安全阀的超压压力设定应考虑系统散热器的承压
能力。
(3)温度+压力控制+热量计控制原理，如图4-7所示。其中传感器传递室外温度、二次网
的供水温度和回水温度、一次网的供回水温度、一次网供回水压力、二次网供水压力和回水压
力、二次网循环水泵旁通压力、一次网热量计、二次网供水流量计、二次网补水流量计、补水
水箱水位、循环水泵和补水泵的启停和运行状态等信息。执行机构为一次网的电动调节阀、二
次网循环水泵变频器、补水泵变频器。在一次网的供水管上安装热量计，功能除温度+压力控
制之外，还有热量计计量的功能。
