钎焊板式换热器系统组成

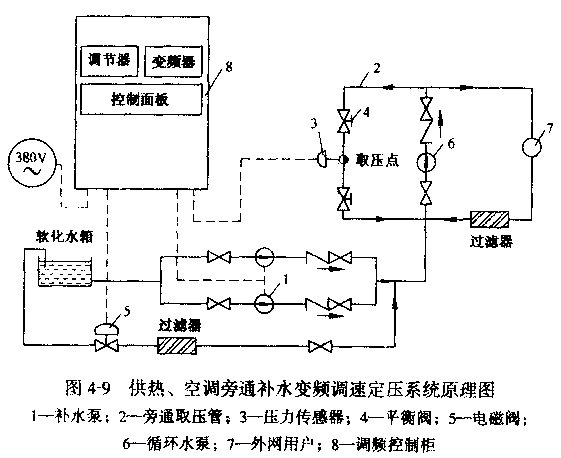

图4-9给出了系统组成原理图，主要由四部分组成，即变频调速控制柜、旁
通取压管、补水泵及配套电机、电磁阀及泄压装置。
变频调速控制柜，包括变频器、调节器和控制面板。变频器选择通用型变频器，变频器容
量与单台补水泵的配套电机容量相一致即可。调节器的功能是根据系统恒压点的压力状况，进
行控制决策计算，然后给变频器下达调频指令，一般由变频调速装置的厂家提供。控制面板，
主要是控制补水泵启、停的常规电气设备，有空气开关、接触器、热继电器、指示灯和显示器
等。补水泵及配套电机，是变频调速控制柜的执行机构。通常选择两台，一备一用。对于板式
换热机组的补水系统，为了减少占地、结构紧凑，常选用一台质量可靠的补水泵。
旁通取压管，连接于供热、空调水系统循环水泵的出入口。直径为DN25 - DN40nw，根据
供热、空调水系统的规模大小选用。供热、空调水系统规模大，选DN40mm；规模小，选
DN25mm。该旁通取压管与通常为防止水击的旁通管有不同的功髓，互相不能代替。后者与系统
‘母管有相同直径，而旁通取压管为了取压，管径不宣太大。在旁通取压管上安装有压力传感器
（要求不高时可用电触点压力表代替），其功能是将泵统恒压点的实际压力实时通信给调节器。
