钎焊板式换热器压力传感器的两端，在旁通取压管L还各装有一个手动平衡阀，它们的功能是与变频调速控制
柜配合，确定系统恒压点的准确位置。
供热系统在升温的过程中，热水将发生体积膨胀，导致系统压力升高。在升温速率过快的
情况卜．，定压控制来不及协调运行，此时，恒压点压力可能超标。为了防止故障发生，设置了
电磁阀及泄压系统，为保证电磁阀安全运行，配套设置r过滤器。
2)控制功能。供热、空调系统的定压控制，属于压力控制，反应速度快，调节器采用的控
制决策为传统的PID凋节。多年的实践证明，控制效果相当理想，一般压力控制的精度在
±20kPa之问，完全能满足工程的实际要求。
定fK调速装鼹规定了上限频率和下限频率。因负载为平方转矩特性，上限频率为50Hz，不
能超过额定频率。F限频率，则由具体的工程确定：主要取决于系统恒压点的压力数值与补水
泵的1：作特,vi。，！鼍变频器的输出频率过低，补水泵的输出压力低于恒压点压力时，补水泵将发
生空转，此时的输出频率即为下限频率。变频器在低频下运行，输出的高次谐波比例加大，水
泵效率降低，导致水泵、电机温升过热。在调节器的软件设计中，规定了下限频率的运行时间，
…般为几分钟，超过规定的运行时间，臼动停泵。既节约了电能，又保护了电机水泵故障的发
，}，进而延长r使用寿命。
调节器还设计了恒压点压力超标的报警泄压功能。当系统温升过快，压力超标时，调节器能
自动报警（警铃动作），并自动打开电磁阀，使系统向软化水箱泄水直至压力恢复正常。实践证明，
只要过滤器正常运行，保证电磁阀不被堵塞，泄压装置就不会发生故障。
3)正确选定系统恒压点位置。供热、空调水系统的定压控制，一个重要的技术环节是正确
选定系统恒压点的位置。许多定压控制的效果不理想，主要原因是系统恒压点的位置选择不对。
通常人们认为系统循环水泵的入口即为系统恒压点，因此，把这点的压力恒定，作为定压的基
本依据，结果常常导致系统超压，散热器爆裂。严格意义上讲，最高建筑与系统回水干管的连
接点，才是系统恒压点的准确位置。因此，在运行工况下，系统循环水泵的人口处，压力始终
低于恒压点压力。若以此点压力为依据进行定压控制，出现系统超压就不足为奇。在供热、空
调系统规模不火时，这种控制失误导致的系统超压较小，不致予造成严重后果，但在较大规模
的系统中，应严格防止这种失误控制的发生。为了便于正确选定系统恒压点的位置，比较理想
的设计方法是设置旁通取压管。利用变频调逮控制柜，旁通取压管上的压力传感器以及两个手
14J-Y-衡阀的栩黝配合，寻找系统上恒压点的位置。并将系统恒压点压力控制的设定值，输入调
节器，即可完成预想的定压控制。经过多年的运行实践，证明这种定压方式相当理想。
5．阀门
(l)温度凋节阀的作用：

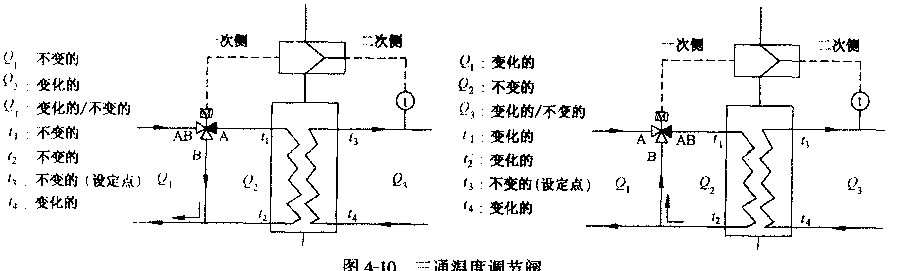

1)通过“二三通阀”、“二通阀”控制二次侧的供水温度，如图4-10、图4-11所示。
