板式换热机组的性能试验方法

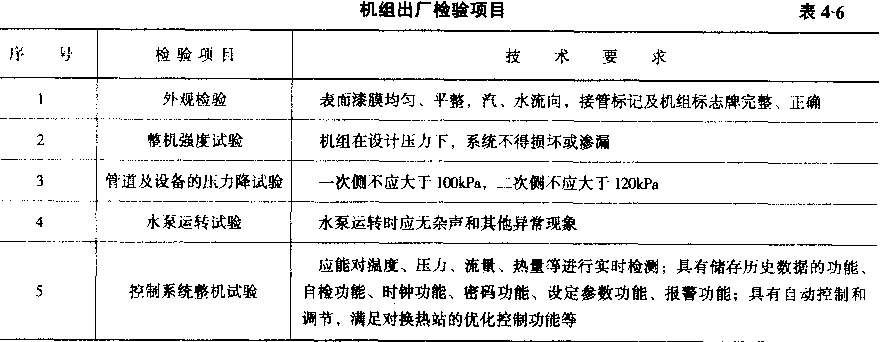

1．机组出『'+检验项目(表4-6)
2．整机强度试验
(1)机组的整机强度试验介质宜采用水，对于使用奥氏体不锈钢板片制造的换热器，其水
中的Cl、离子含量应小于25mg/L。强度试验按热、冷侧单独进行。
(2)试验压力应为设计压力的1.3倍。
(3)试验的环境温度及试验水的温度不应低于5℃。
(4)换热器及管道应充满水，待空气排空后，方可关闭放气阀。
(5)系统充满水后先检查系统有无渗漏。无渗漏时对系统缓慢升压，当压力升到试验压力
的50%时，保持lOmin，再次检查系统有无渗漏。无渗漏时将系统压力升至试验压力，并保持
1 0min，然后降至设计压力并保持30min后，带压进行检查，并符合GJ/T 191-2004杯准14.2条
的要求。
(6)强度试验不合格时应进行返修，返修后应重新做强度试验。
(7)强度试验合格后，应及时排空机组内的积水。
(8)每次强度试验应有记录，并存档。
3．机组的管路及设备的压力降试验
在机组的一次侧和二次侧的进出口分别安装压力表，按设计流量运行时读取进出口压力表
的差值，并符合表4-6的要求。
4．水泵运转试验
将机组放镫在测试台上或现场，并接通水、电，按设计流量运行30min。检查水泵，并符合
(4)水一水机组与外界管道接口处使用的关断阀一般为球阀，汽一水机组一次侧与外界管道接
口处使用的关断阀一般为截1j二阀。
6．防腐与保温
(1)防腐：外表面应涂敷底漆和面漆各两道。
(2)保温：
汽一水机组和用于制冷的水一水机组，板式换热器和管道均应进行保温。
汽一水机组保温后的外表面温度不得大于50qC，用于制冷的水一水机组保温后其外表面不结
露。
板式换热器的保温外护层应为可拆卸式的结构。
