北京博雅两圈锅炉房在一台4.2MW燃气锅炉上,应用了京海换热制造的HBQ0.6×1.2-1.0-60
全焊接60rj12板式换热器,用于提高生活热水温度。通过实际运行,排烟温度由160℃下降到
46℃。自来水热水温度由42℃上升到47℃。经测试烟气中含氧量为35%,一氧化碳含量为零。
进入换热器的排烟正压值为30rrrrrrH20,冷凝水的pH值为6.5。
一、排烟降温的主要原理
从陕t{“J输入北京市区的天然气,其主要成分为:
甲烷CH=95. 93%
乙烷q}16= 0.94%
丙烷G H8=0.14%
丁烷C4HIO= 0.03%
氮气N:= 0.31%
二氧化碳C0=2.65%
低位发热值Q;w= 35llkyNm3
从主要成分分析,天然气的主要成分是甲烷、乙烷、丙烷,并无其他腐蚀性气体。因此从
天然气成分中分析,锅炉尾都烟气可以大幅度降低排烟温度,以减少排烟的热损失,提高锅炉
燃烧效率。
二、具体措施
第一步:首先降低排烟温度至烟气结露温度,以便利用烟气的显热损失;
第二步:将露点的水蒸气再放热至露点水,以便利用烟气的潜热损失(即利用高位热值)。
通过以上两步措施,不但使锅炉燃烧时天然气的低位发热值得到了充分利用,而且使天然
气中的高位发热值的潜力也发挥了作用,同时还可利用烟气中的冷凝纯水(今后设想作为锅炉
补给水)。既节绚了软化水又利用了低温热量,可以做到物尽其用。

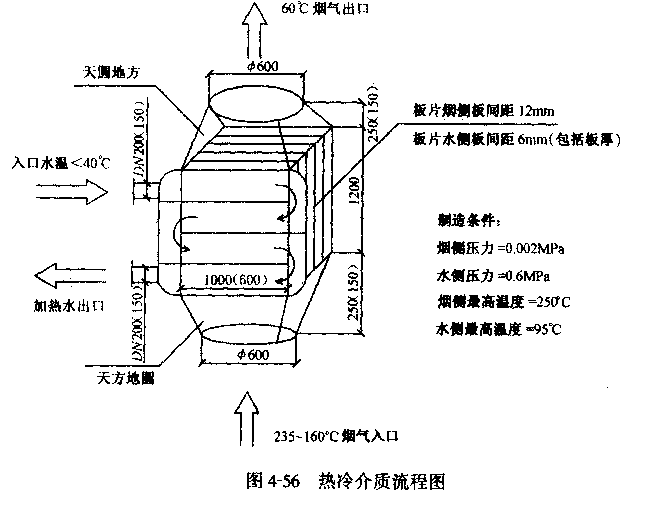

l.换热器热冷介质流程图(图4-56)
