(1)
钎焊接板束由1000 (600) mm×1200mm板片叠加而成，板片采用不锈钢OCr18Ni9压制
成波纹薄板片，作为传热元件，波纹板片之间用氩弧焊机进行焊接，并组合成板束，全部板束
安装在受压的板壳内，以防止板束变形。
(2)
钎焊板式换热器，其波纹板片具有“静搅拌”作用，能在很低的雷诺数下形成湍流，
当烟气流速较低时，同样可以形成湍流，提高传热效率。
(3)
钎焊板式换热器可以实现“叉逆流”换热，从而可以大大节约材料，减少设备重量及
制造成本，降低造价。
(4)板束用0.8mm厚不锈钢板片，压制成凸高6mm及12mm板片，先组焊两块成型好的板
管，再将板管按设计要求数量的板管叠合成板束。
(5) 1600C烟气，由底部进入板束，经降温至46HC以上，由上部离开板束，再与烟管连接，
将氮氧化物等废气排人大气。42℃以下的冷水由换热器上一侧进入侧板束，经3个回程后，47C

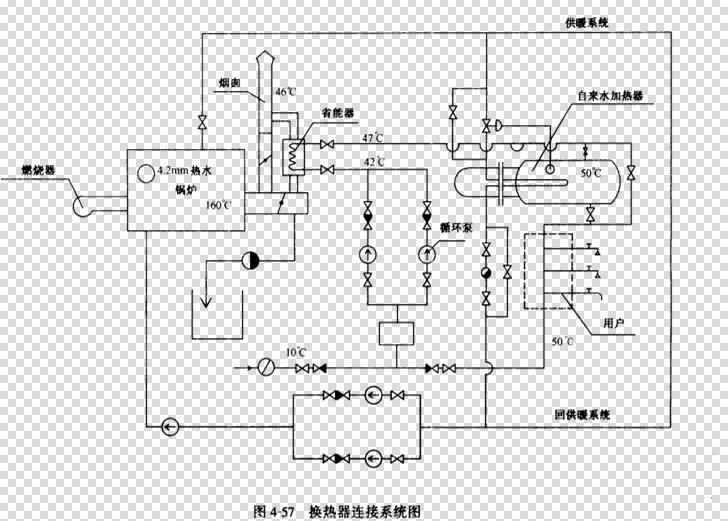

的加热水由下部板束流出，与气向呈全“叉逆流”，详见热冷介质流程图（图4-55）。
