钎焊板式换热器的制造工艺
一、典型的制造工艺
钎焊板式换热器由于零部件的品种较少，易于系列化、通用化，典型的制造工艺具有一定的普
遍性和代表性。
1．钎焊板式换热器的制造工艺（图5-1）
如果采用复（组）合冲裁模，可将下料、切角、冲孔（甚至切边）等多道工序一次完成。
不仅显著提高生产效率，而且更能保证零件的精度和质量。但是，需要配置较大冲裁力(IMN
级以上)冲压机。
最先进的生产工艺是采用成卷的钢板压制板片，使下料、切角、成型、清洗、干燥、堆放
等各工序均在一条自动生产线上完成，组装、试压也实现机械化，可24小时连续作业。

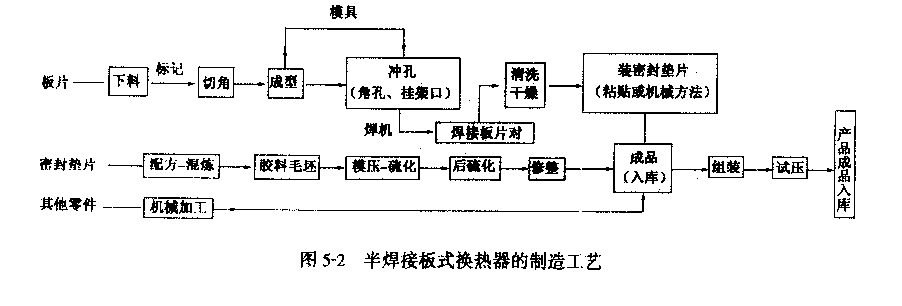

2．半焊接板式换热器的制造工艺(图5-2)
