钎焊板式换热器适用范围和一般要求
1.试验介质为液一液、液一汽、液一气、气一气、气一汽的板式换热器(包括加热器、冷却器、冷
凝器、蒸发器、空气预热器、空气冷却器等)传热性能和压力降的测定;
2.仅考虑板片热阻,未考虑污垢热阻;
3.测试用板式换热器的介质流道数(热侧或冷侧)宜不少于10个;
4.制冷用板式换热器的测定条件,见表6-1;
5.测定参数:冷、热介质的流量,进、出口的温度和压力降;
6.通常,测定参数与数据的采集、处理,甚至试验过程的实时控制等均可采用计算机来完成。
二、测定系统
板式换热器性能的测定系统由冷源、热源、被测定换热器(或称“试件”)、介质(冷、热
流体)循环系统以及测试仪表等组成。

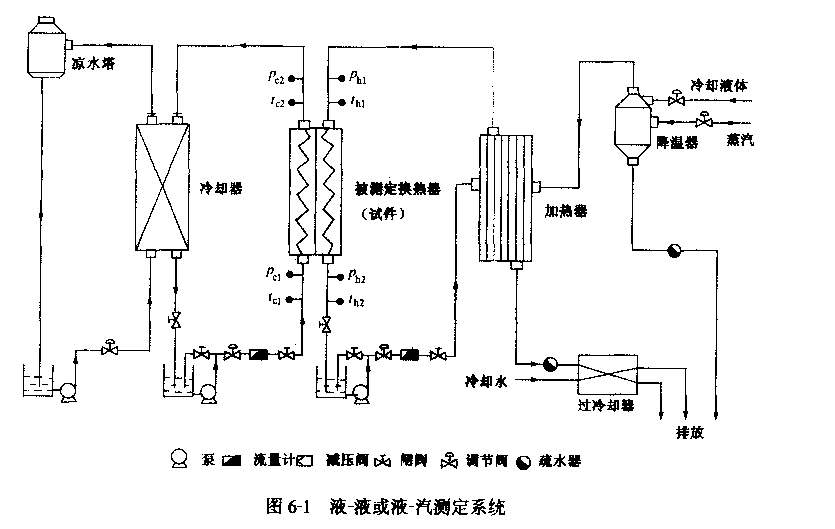

1.液一液或液一汽介质测定系统(图6-1)
冷、热介质经试件换热后,分别再经冷却塔(或冷却器)、加热器降温或升温至所要求的温
度,继续循环使用。蒸汽冷凝液应进一步过冷,以便准确计量。
2.制冷用板式换热器测定系统(图6-2)
测定系统除一般要求外,尚应有压缩机、冷凝器、膨胀阀、蒸发器、载冷剂循环系统、分
离器、过滤器等。
3.液一气介质测定系统(图6-3)
图6-3液—气测定系统
测定系统由风洞系统和液体系统(油或水)两部分组成,每一部分均有预处理段和测试段。
预处理段用以保证达到测定所要求的参数;
的测定数据。
4.气一气介质测定系统(图6-4)
测试段必须保证测定参数的准确性,以便提供可靠
测定系统由冷空气系统和热空气系统两部
分组成,应保证无泄漏或其他不正常现象。
5.气一汽介质测定系统(图6-5)
测定系统由空气系统和蒸汽系统两部分组
成,臣均有预处理段和测试段。预处理段应保
诳:空气和蒸汽达到测定所要求的参数;测试段
应保证测定参数的准确性。
