钎焊板式换热器测量仪表及测量要求
进风口

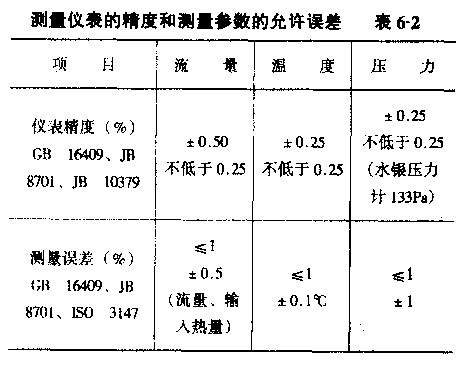

l.测量仪表的精度和测量参数的允许误差冷至气系统
应符合表6—2的要求,测量仪表应在有效检定期
内使用。
2.流量测量
(1)流鳍可采用标准节流装置(孑L板、喷嘴)或其他流量计测定。流量计应安装在水平直
管段』二,其上游直管段长度应不小于20倍管径,且起始端应安装过滤器;下游直管段长度应不
小于15倍管径。标准节流装置的测量方法应符合GB,T2624的规定;
(2)测定制冷剂流量时,如果使用体积流量计,制冷荆必须充分过冷,流量计的前后均应
安装一个视镜,以防产生散发气体而导致过大的测量误差。
3.温度测量
(1)测温元件的感温点应位于管道中心;温度计必须安装在能准确测量介质温度的位置
(一般,距进、出口法兰窑封面的距离应不大于I50mm);温度计至试件进、出口的管线必须隔
热良好;测量层流状态介质的温度时,在测温点上游2。3倍管径处需设置混合器;
(2)制冷剂的蒸汽出口测点应尽可能靠近蒸发器出口接管,过冷温度测点应尽可能靠近膨
胀阀的进口。
4.压力或压力降测量
(l)静压测点应位于距任何扰动件(变径、弯头、阀门等)下游至少5倍管径、上游至少2
倍管径处;测压孔应与管壁面垂首;
