钎焊板式换热器测定方法和要求
1．测定项目
(1)冷、热介质的流量或制冷剂的质量流量、冷却水的体积流量；
(2)冷、热介质的进、出口温度及其他测温点温度；
(3)冷、热介质的进、出口压力或蒸发器的出口压力，冷却水的迸、出口压力及压力降。
2．测定方法
(1)测试准备工作：排净设备及管线内的气体（制冷系统应进行干燥、抽真空处理），充满
试验介质，开始运行并达到试验工况；
(2)首先使一侧的介质流量固定，另一侧的介质流量应在需要的最大范围内变化。固定流
量侧的固定点数应不少于3点；变化流量侧的测点数（相对于每一固定点）应不少于6点；

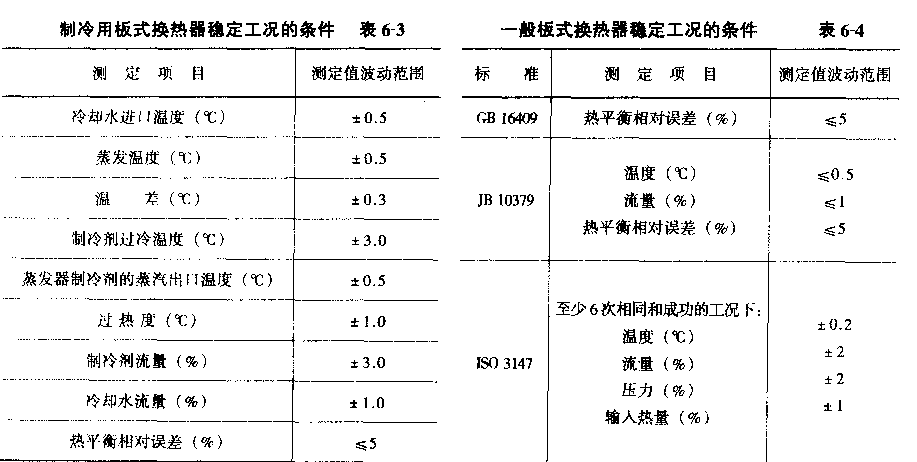

(3)在每个测定工况下，系统均应稳定运行30min后，方可测取数据。关于稳定工况的条
件，不同标准的规定也不尽相同：制冷用板式换热器应达到表6-3的要求，一般板式换热器应达
到表6-4的要求；
(4)测试的持续时间至少达到30min，整个测试期间内至少测取5组时间间隔相等的数
据。
钎焊板式换热器性能确定
1．确定总传热系数K与流速埘之间的关系，即K=f（埘。、Wh）；
2，确定努塞尔数Nu与雷诺数Re之间的关系，即Nk =f(Rec、Prc)、NLh, =f(Reh、Pirh)；
3．确定压力降AP与流速似之间的关系，即AP。=f（埘。）、AP。=，(‰)；
4．确定欧拉数Eu与雷诺数Re之间的关系，即Ek =f (Re)、Eu。=／(Reh)；
5．为了便于对不同换热器酌性能进行比较，可计算出在相同给定条件下(一般，水一水介
质、逆流配置、热流体的定性温度为400C，冷、热流体两侧的板闯流速均为0.5m/s)的K和cAP
或．，。
钎焊板式换热器测定数据处理
1．测定数据的计算：一般板式换热器按表6-5进行；制冷用板式换热器按表6-6进行；
2．测定结果取稳定工况下各组测熏点计算的平均值；
3.应在同一坐标系中，作出冷、#乔质酶K-W. AP-W、Nu-Re和Eu-形等相关关系曲线。
K-矽和AP-形相关关系曲线，如图6r6和图6-7所示；
4．总传热系数K的相对误差AK应不大予10%。
