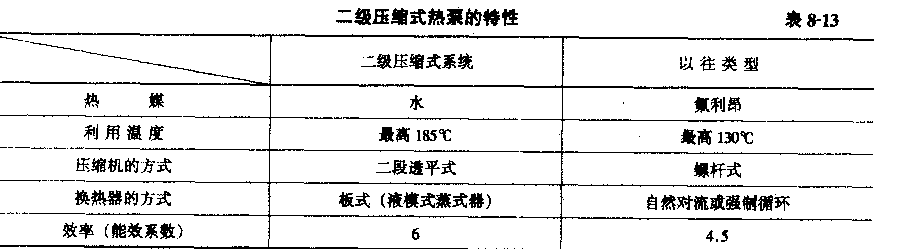

钎焊板式换热器二级压缩式热泵系统的特性
从表8-13可知，该方式具有三项优点：
1)该机组绝热效率高，容量选择范围广，
二级压缩式的压缩比高达4.5，热泵利用温度
最高达185℃；
2)换热器的温差约为3。4℃(以往约为
lOqC)，故热泵的COP高；
3)控制全自动化。
图8-22表示二级压缩式热泵的应用。从蒸馏塔顶部排出的蒸汽热量约为塔底加热热量的
90%，以往通过冷却器后排至大气。该装置的蒸发器以顶部摊热的蒸汽为热源发生水蒸气，通过
二级压缩的离心式压缩机提高压力和温度后进入冷凝器（加热器），放出潜热后变成凝结水，经
膨胀阀减压后进入蒸发器，反复循环。图8-23表示蒸发温度和温差（冷凝温度和蒸发温度的差）
与压缩比（压缩机吸入侧饱和蒸汽噩力和排出侧饱和蒸汽压力的比）的关系。图8-24表示压缩
机吸人蒸汽量和压缩机轴功率的关系。图8-25表示二级压缩式热泵的压缩机类型。图8-26表示
BTX蒸馏工艺采用二级压缩热泵的流程。使用该装置后，与以往采用蒸汽加热原料相比，约节
能56%。
(4)热泵式低温蒸发装置蒸发浓缩是各种化学工业中经常使用的生产工艺过程，由于水
分分离的蒸发潜热大，故消耗的能量也
大。在热能利用中已介绍了多效装置，
本节介绍自身蒸汽再压缩式(Vapour
Recompression，简称VRC)的蒸发浓缩装
置。由于VRC方式的水蒸气比容大，故
蒸汽温度能达到800C以上。图8-27表示
最简单的单效VRC蒸发装置的流程图。
原液通过板式换热器A、B充分预热后，
送至降膜式蒸发罐（板式）的顶部，通
过设置在顶部的分配器均匀的分散至板
