钎焊板式换热器蒸发罐中的冷凝水通过冷凝水泵排送至板式换热器A，换热后排至系统外。一
般将这种蒸汽再压缩热泵称为开式循环热泵(Heat Pump Evaporator，简称HPE)。这种方式与热虹
吸管方式不同，液体浓度不同并不会形成沸点的上升，即使温差小也不会降低传热系数，加热

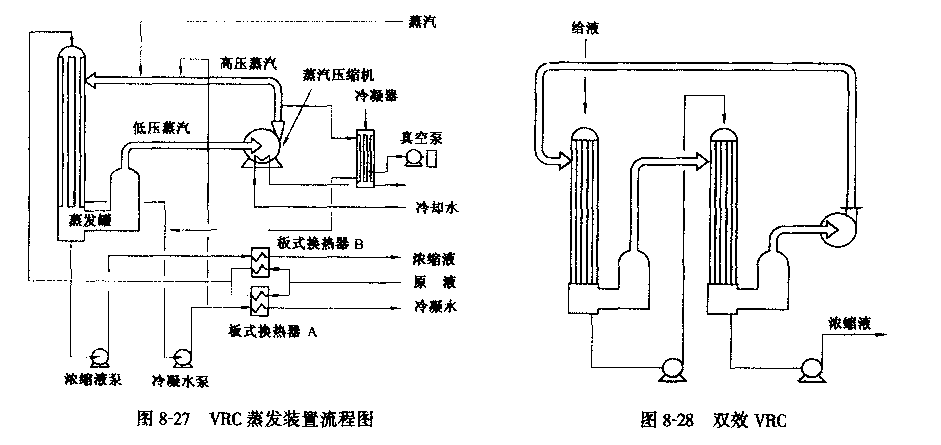

时间短，特别适合于食品、药品的蒸发浓缩过程。图8-28表示双效蒸发装置，流入压缩机的蒸
汽量约为全蒸发量的1/2，故，压缩机能小型化，其运行费、设备费均比单效VRC低。
图8-29表示葡萄糖蒸发浓缩过程中采用VRC蒸发装置的流程。在加热蒸发葡萄糖时，对制
品品质影响较大的因素是加热温度、加热时间和糖液浓度。蒸发温度越高，性能就越好，故，
应尽可能的提高蒸发温度，并在尽可能短的时间内完成浓缩过程。由于采用了降膜板式蒸发罐
（全焊式板式换热器），无循环方式的加热蒸发时间仅为10秒，故在像食品或药品等特别重视产
品品质的生产工艺中，采用这种方式是十分合适的。
(5)除湿干燥用热泵该热泵与一般空调用热泵不同。从图8-30可知，它由压缩机、空气
冷凝器、蒸发器、膨胀阀和水冷式辅助冷凝器构成。在蒸发器中进行冷却、除湿，降低了温度
和含湿撼后，进入空气冷凝器，通过间接加热获得相对湿度更低的干燥空气，用于含水材料的
除湿：卜燥。图8-31表示利用循环余热方式降低蒸发器人口空气温度的方法，并且通过干燥室出
口空气与蒸发器出口制冷剂的热交换，达到更节约的目的。
囵
2．从燃烧排气中的热回收
(1)从火力发电站（含热电厂锅炉和工业炉）烟囱中排出的烟气温度约120℃，在燃天然
气、LNG发电厂的烟气中含有大量的燃烧过程中产生的水蒸气，水蒸气的潜热约占烟气总含热
量的70tr/o以上，若相变为水，则能回收约50%的潜热．
1)板式气一气换热器(图8-32) 高温 -
侧人口温度85℃，出口温度700C；低温侧
入口温度300C，出口温度52C；高温流量
107400rr13/h；低温流量75300rr13/h；交换热量
600kW，高温侧压力降150Pa，低温恻压力
降500Pa;板片材质SUS304、厚度0.6mm，检
传热面积669.9m2。由于没有旋转部分，故
几乎没有消耗品和动力费，维护费用少。由
于采用薄板，重量轻，基础及台架也少，比
管壳式换热器的占地面积少，安装简单，热
回收率可达80%以上。
从中、低温中进行排热回收时，当排热
中不含腐蚀成分，但含有粉尘时，则可安装
水洗装置。若含有腐蚀成分时，则它们将与
粉尘…起产生腐蚀。腐蚀发生的原因是排气
中水的露点比低温人口温度低时或粉尘堵塞
通道等。当粉尘附着在传热表面上后形成热
阻妨碍传热。
