钎焊板式换热器 选择什么样的连接形式，取决于热水供应负荷与供
暖负荷的比例。热水供应负荷很大，即热水供应最大小时耗热量超过供暖计算耗热量的20%以
上（警手≥1.2）时，采用水加热器与热网并联的连接方式（形式6）。此时，热网同时满足两种负
荷——供暖和热水供应的要求，热网的流量等于供暖和热水供应的计算流量之和。为了减少热
水供应的热网水流量和提高热电厂供应系统的热化效率，采用热水供应的双级加热(形式c、
d)。水先在第一级加热器内，用从建筑物供暖系统出来的回水预热，然后在第二级加热器内，
由热网供水管的网路水加热到所需的温度。两级加热可以减少热水供应的网路水流量，热网供
水管的水量只供第二级加热用。
双级连接加热器有混合式和串联式两种形式。在形式c中，一级加热与供暖系统串联，二
级加热则并联；在形式d中，两级都是与供暖系统串联。当热水供应系统与热网采用双级连接时，
供暖系统与热水供应系统是相互关联的，形式d更为明显。在用水量最大的时刻，供暖系
统得不到足够的热量，此时，热介质温度低于要求的温度，因而，降低了室内的空气温度。当
不从网路取水时，室内空气温度上升。在选择热水供应系统与热网连接形式时，对此应予以注
意。一般，当热水供应负荷的比例不大时，可采用双级加热方式：当0.6<笔手<1.2时，采用
混合式；当鼍孚≤0.6时，采用串联式。
热水供应负荷很小时，可以采用热水供应一级加热的前置加热器连接方式（形式e），即加
热器设置在供暖系统之前。采用前置连接方式时，热水供应的不均衡性，对供暖系统的运行影
响很大，而建筑物的蓄热能力，在某种程度上减轻了它的影响。但随着热水供应负荷的增加，
室内空气温度的波动可能超过允许值。因此，仅当笔手<0.1时，才采用这种连接方式。
在用户引入口中，供暖系统入口节点，一般与热水供应同热网的连接节点合二为一。在作
用户引入口的具体设计时，要选择好供暖系统、热水供应系统的连接形式，并绘制出用户引入
口的系统图。

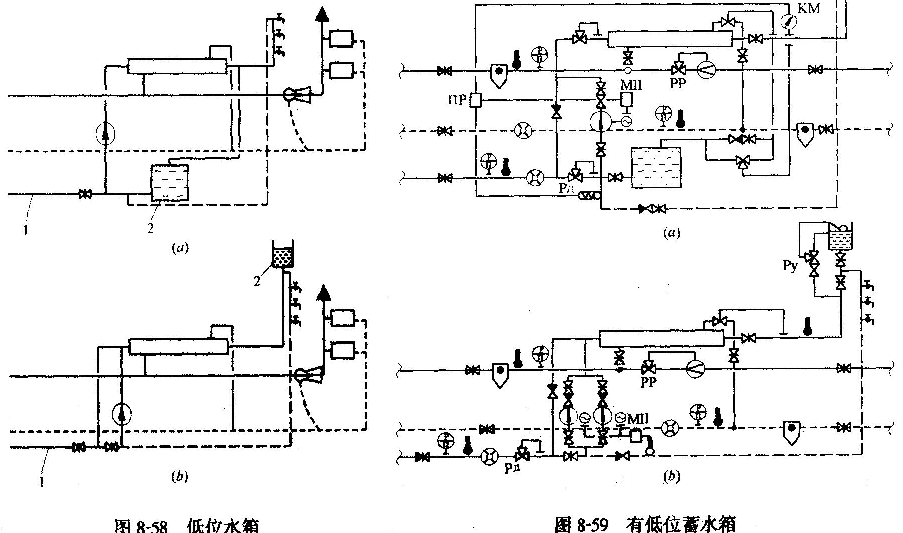

在区域热力站或集中热力站设计中，应设置热水供应系统必要的化学水处理设备。当热水
供应系统的用户是浴室、洗衣房、游泳池、医院、旅馆等大沆量且很不均匀时，在热力站内应
安装蓄水箱(图8-58、图8-59)。在热水系统不用水期间，蓄水箱是充水的，即往水箱里送热水。
