在用水最大时，由换热器加热水，不足部分由蓄水箱补充。蓄水箱可装设在地下室和底层（低
位布置）或装设在阁楼内（高位布置）。蓄水箱一般设两个，每一个为总容积的50%。低位布置
时，水箱是有压的，闭式的，经常充满水。工作时有三种不同的工况：平均配水、停止配水和
最大配水。平均配水时，将在换热器内加热的水送往热水供应系统；停止配水
时，从换热器出来的热水被送入蓄水箱一}：部，水泵将水箱下部的冷水送至换热
器；最大配水时，一部分水来自换热器，另一部分水来自蓄水箱，此时，冷水将
热水排挤出蓄水箱。高位布置时，水箱是开式的。在不供水或用水不大时往水箱充水，靠水位调节阀调节水位。此时，
水箱还起排气的作用。热力站内至少应安装两台循环水泵，其中一台为备用泵。
(c)通风系统的连接工业与公用

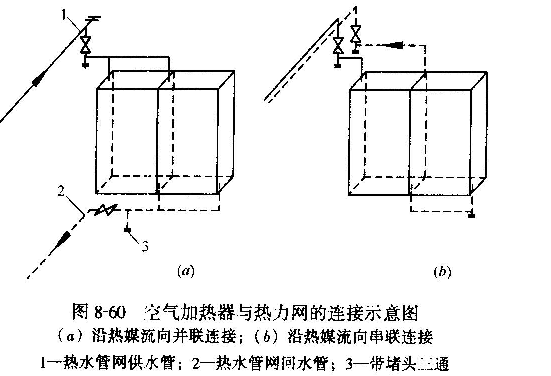

建筑物的通风是热网的重要用户，其连接形式如图8-60所示。在冬季，将室外冷空气通过空气
加热器加热之后送入室内。空气加热器一般安装在供暖系统之前，以免降低热介质的温度。空
气加热器可布置在阁楼上，当有汽化危险时可安装在喷射器（水泵）之后。通过流量调节阀调
节送风温度。当流速小或室外气温较低时，空气加热器排管内的水可能会冻结。为了避免冻结，
皮使流体从t方流至下方并采取防冻措施。为此，在送风道内安装温度传感器，当送风温度低
于给定值时，借助挡板关闭室外空气通往空气加热器的通道。
i一节9-c:JIo
3)蒸汽供热系统蒸汽供热系统与水供热系统一样，可分为单管式、双管式和多管式等，如图8-61所示。
在单管式蒸汽供热系统中（图8—6la），蒸汽的凝结水不返回热源，只能用于热水供应，工艺用途或排入疏水系
统，因不经济，故常用于用汽量不大的系统。在实践中应用得最为普遍的是凝结水返圊热源的双管式蒸汽供热系统
(图8-6lb)。各个局部供热系统的凝结水收集到设在热力站的凝结水箱内，然后用水泵输送到热源中去。多管式蒸汽供
热系统（图8-6lc），常用于由热电厂提供蒸汽的工厂或用于生产工艺要求有几种压力的蒸汽供热场合。建造不同压力
的多条蒸汽管路的费用，有时比热电厂只供给一种压力较高的蒸汽，而后在用户处减压为低压蒸汽所多消耗的燃料费
用低。在三管式系统中，凝结水是沿着一条总凝结水管返回热源。 为了连续可靠地向用户供汽，也可
敷设蒸汽压力相同的备用蒸汽管路。若从热电厂供给三种不同压力的蒸汽是合理的，则蒸汽管
路的数目可以多于两条。
4)热力站内的热力系统

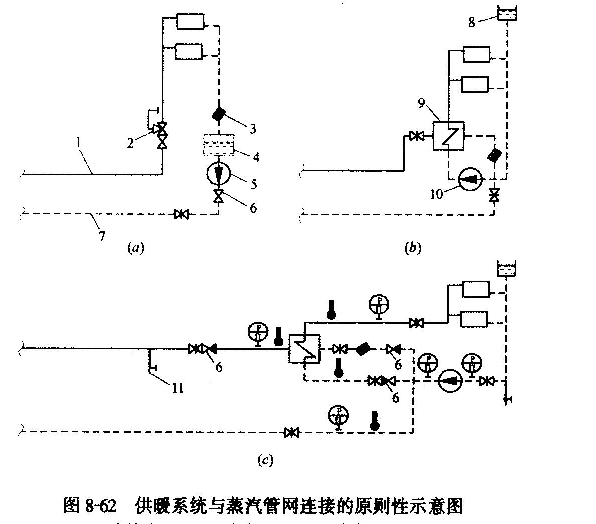

(a)供暖系统的连接供暖系统与蒸汽系统的连接，一般采用两种形式——直接式和间接
式，如图8-62所示。间接连接是通过换热器连接，以水作为供暖系统的热介质。
在居住区，蒸汽主要用于洗衣房、浴室、食堂等工艺过程必须用蒸汽的建筑物以及体育馆、
饭店、食堂、咖啡馆和商店等，有必要时也允许采用蒸汽供热系统。在工业企业区，工艺生产
过程需要的蒸汽，主要通过蒸汽管网，如技术经济合理，也可采用蒸汽供给供暖系统。
供暖系统与蒸汽管网直接连接时，蒸汽送人分汽缸，必要时经过减压，然后送人供暖系统。
热水供暖系统经换热器与蒸汽管网连接时，为了保持供暖系统的静压，必须设置膨胀水箱。热
水供暖系统中水的循环有自然循环和强制循环两种。强制循环须安装循环水泵；自然循环需有
足够的重力循环作用压头。
汽一水板式换热器后的凝结水应充分利用其热量后，进入凝结水箱。以蒸汽压力维持凝结
水箱内5—20kRi的余压，并以闭式系统回收凝结水。至少应安装两个容积各为凝结水计算流量
50%的水箱。自动输送凝结水时，水箱的容积不少于20努钟内返回的最大凝水量。闭式凝结水
箱要设置玻璃水位计和压力表。
(b)生活热水供应系统的连接生活热水供应系统与蒸汽管网的连接有直接连接和经过换
热器的间接连接两种形式，如图8-63所示。直接连接如图8-63a所示，热网的蒸汽以鼓泡方式
进入高位蓄水箱，冷水由自来水管进入水箱。靠水位调节阀维持水箱的水位。
采用间接连接形式时，如有浴室、洗衣房和其他用水大户时，则采用高位蓄水箱的板式汽一
水换热器与蒸汽管网的连接形式，如图8-63c所示。
