安全（图8-71）。
三、在蓄热式电供热系统中的应用
蓄热式电供热方式是指建筑物供暖（或生活热水）所需热量的部分或全部在电网低谷时段
制备好，以高温水的形式储存起来供电网非低谷时段供暖（或生活热水）时使用，达到移峰填

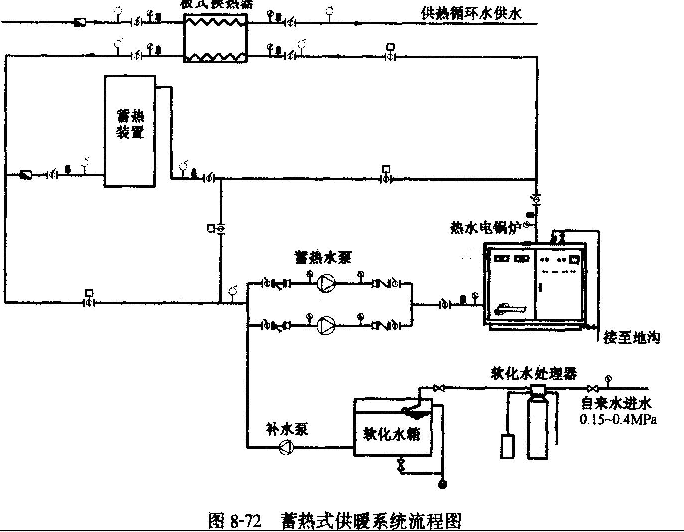

谷，节约电费之目的。图8-72表示蓄热式电供热系统流程图。系统简介：建筑面积6000rr12，热
负荷为50W/II12，供暖时间为7:00 - 16: 30，蓄热时间为：23：00 -7：00，整个办公楼的基载负荷
为85kW。蓄热系统选用2台225kW的电锅炉作为热源，利用谷电时间进行蓄热并为办公楼提供
基载负荷，蓄得热量在7：00 - 16：30向办公楼供热。该系统的主要设备配置及技术参数见表8—
24。北京市峰谷电价见表8-25，结合供暖负荷和北京的电费政策，水蓄热运行方式分为：蓄热模
式(23:00—7:00)，该模式机组在谷电时间蓄热，当蓄热温度达到120℃时自动停机，制得的热
量蓄存在蓄热装置内，此模式运行时，可同时向办公楼供热，防止冻结。主机单供热模式（平
电时间或用户特殊需要时），该模式一般不使用。蓄热槽单供供热模式：(7：00。16: 30)，该模式
为正常情况下的工作模式，办公楼的热负荷全部由蓄热槽提供，木需开启热水机组。从表8-24
可知，板式换热器按设计工况选择计算。
