钎焊板式换热器在区域供冷中的应用
区域供冷指采用集中设置的大型制冷站向一定范围内的需冷单位提供冷媒的供冷方式。由
于这种方式在节能、环保和运行方面具有明显的优势，故在欧、美、日等国家和地区得到了广
泛的应用。日本东京临海新都心建设为了向全区有效地供能、保护环境、节约能源、改
善城市景观和防灾，采用了区域供冷供热方式。1993年获准供能范围为3000rri2，1995 -
2000年供热（冷）的预定对象为27个企业单位，总建筑面积为171万m2，总供冷量为
13IMW。全区分设3个机房，分别设置在台场(49.9MW)、有明南(51.7MW)以及青海
南新开地的办公楼地下层内。制冷采用吸收式制冷机及电动离心式制冷机。此外，设有
燃气锅炉和利用垃圾焚烧工厂的排热产生蒸汽。各机房的装机容量见表8-27，供冷方面
采用了多种设备，双效吸收式制冷机可采用垃圾焚烧工厂的排热蒸汽，也可使用蒸汽锅
炉产生的蒸汽来制取冷水，热回收型热泵则利用廉价的夜间电力将制得的冷水或热水贮

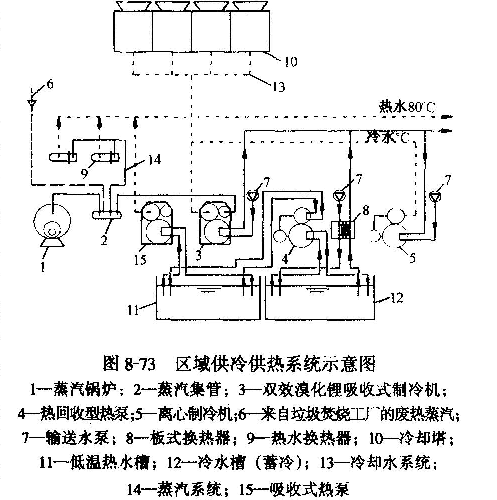

存在蓄热槽内，蓄热的出水经板式换热器后进入建筑物的冷水系统(图8-73)。供热系统中采用了
蒸汽吸收式热泵的热源，电动热回收热泵及板式冷水换热器等设备。
热回收热泵历制得的低温冷水作为吸收式热泵的热源，并制得80C热水供热网使用。
垃圾焚烧工厂排热蒸汽供热量为29MW。按计算所利用的热量全年为153GW/年（换算为一次能）
，预计最终可占全年用能的17.4%。全区的冷热水管道设在规划好的共同地沟内，
冷热水的供回水温度见表8-28，供回水压力为(550。750kPa)，(300。450kPa)。
