钎焊板式换热器首站的构成(图10-3、图10-4)
图10-3表示热电，一供热原则性系统图。图中的9（板壳式换热器），11（一次循环泵），10
（板式换热器）和12（二次循环泵）等组成供热首站。
抽汽冷凝式机组
背压机组

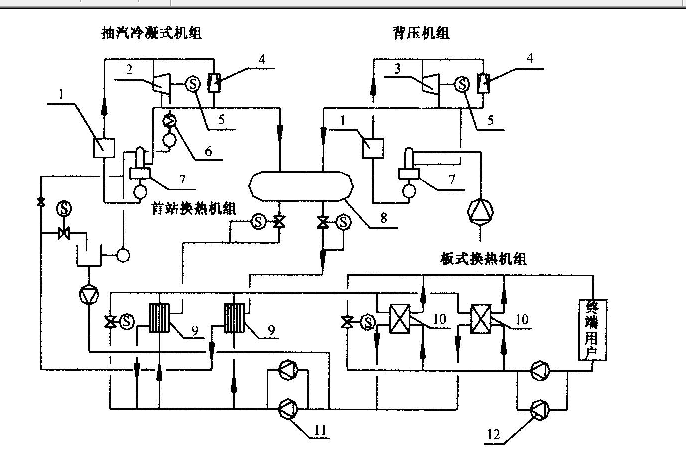

图10-3热电厂供热原则性系统图
l-锅炉；2-抽汽冷凝式汽轮机；3-背压汽轮机；4-减压阀；5-发电机；
6-凝汽器；7-除氧器；8-集汽分汽器；9--板壳式换热器：
lO-板式换热器；“一一次循环泵；12-=次循环泵

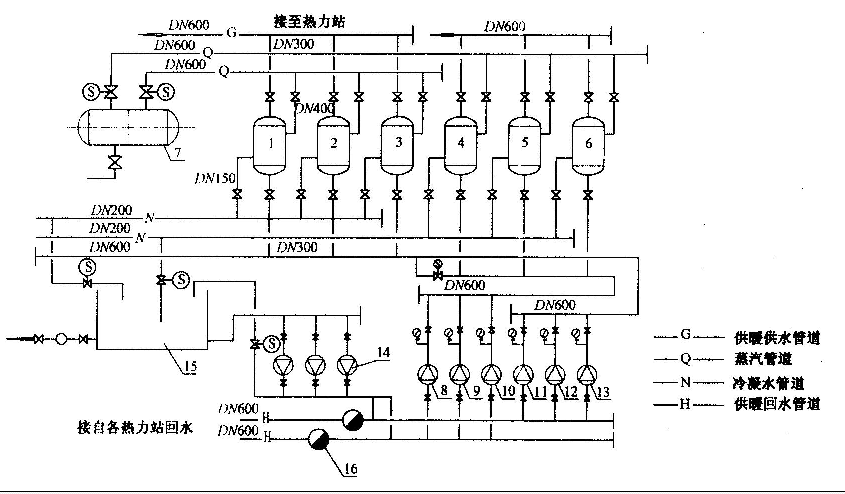

图10-4首站热力管道系统
l - 6--板壳式换热器；7-集汽分汽器；8 - 13-循环水泵
14-补水泵；15-补水箱；16-除污器
