钎焊板式换热器天津静海地热供热工程
（资料来源：天津大学王万达）
天津静海某单位原用锅炉房燃煤供暖，供暖建筑面积约120000Fr12，1996年钻了-日2777m
深的地热并，根据完井后抽水试验报告，井口水温92C，可抽水量140。200t/h。该单位要求将
原95qC/70C供暖系统改为冬季地热供暖和增加供全年生活热水，以达到节约燃料，节约劳务和
保护环境的目的，同时希望在原供暖系统少改动或不改动的情况下满足供暖要求。一期工程要
求将已有的12万ml改装为地热供暖，同时满足7万砰住宅、1250rr12地热游泳池和330Tr12公共
浴室用生活热水的需求；二期用原有锅炉作调峰加热后，达到总供暖面积20万m2。
1，确定方案
由于该地热井水质分析报告中氯离子含量2205mg/L、矿化度5746mg/L的原因，地热水不应
宜接进入供暖系统，同时考虑供暖系统的水力稳定性，设计采用了经钛板换热器的间接供暖方
案；供暖后的地热尾水经除铁处理供生活用水。
2．确定供暖负荷
首先依据该单位1995年冬季供暖的锅炉房运行记录和向运行管理人员、供暖用户口头调查，
其次是根据天津静海地区气象资料进行计算。据供暖记录整理出供暖期的每日最高、最低供出

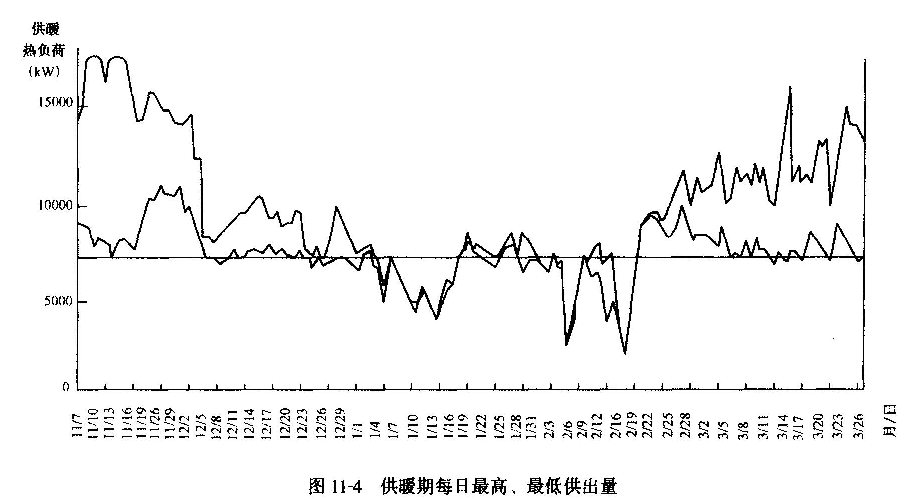

鳋，盘f图11-4所示。从图11-4可知，在初冬和初春，供暖开始和将结束时，很不稳定，估计是
由烧火和用户使用两方面都不正常造成，丽在较冷的严冬季，供热稳定和用户也注意了{暖，
情况比较正常平稳，为此分析负荷时仅采用严冬的全部数据。
据天津气象局提供天津静海地区1995年冬季室外日平均气温小于或等于- 7C的天数为O，
小于或等：1f - 6C出现3天，小于或等于- SC出现l天，小于或等于- 4C出现15天。用19天
加权平均求出相应于日平均气温- 4.4C时的热负荷，再折算出按室内温度18C在当地室外供暖
设计计算温度- 9℃下的高峰供暖负荷。
认为在冷天供暖供水54℃、排水48℃，大致能满足供暖要求。
(2)负荷估算：按现场调查，将供暖建筑分为平房、住宅、办公楼三类，每类建筑选典型
和高负荷供暖房间，按面积加权平均得出计算热损失q= 70.5W/m2。
由经验得知因地热供暖是连续供暖，按常规算出的供暖负荷可适当折减20%。30%。
5．设计供暖循环水温和地热利用温降
参照投资单位意见，不变动原有室内供暖系统；同时考虑尽量减少供暖钛板换热器面积，
降低排放的地热水温，提高地热利用率。按上述原则优化计算分析得出，当地热进入换热器水
温54℃，水量125t/h，在设计工况下，地热水离开换热器水温46℃，然后送至生活热水；供暖
循环水被加热后离开换热器时水温50.5℃；在严冬室外日平均气温低于- 15℃左右时，启动调
峰锅炉适当加热；当接近设计]：况时，将循环水加热至57℃，送至终端散热后，回水温度44qC。
6．运行情况和效益评估
据现场调查，1999年以前供暖面积299320，供暖耗煤约1800t/年，平均每平方米煤耗约
60kg。
1999年冬启用设计的地热供暖，平均用地热水量约80Uh，地热水温54qC，部分尾水供生活
热水。1999年供暖面积增至38200m2．按照过去标准煤耗计算为2292U年，现调峰供暖耗煤约为
500U年，调峰煤耗约占供暖煤耗的22%，比设计预想值约高一倍。究其原因调峰锅炉燃烧效率
低，原提供的散热器散热能力不准确和地热出水量没有达到设计出水量是主要原因，但节约燃
煤78%，效果是明显的。
当地煤价包括运费约为300元／t，煤的热值20930k_Ukg。
投入：钛板换热器30万元，折合每平方米建筑供暖面积投资为7.5元。
产出：年节煤费用。
