据锅炉房管理人员介绍，过去锅炉供暖时为防止热水在锅炉内汽化，长期在700C以下运行，
在循环水平均流量约570Uh的大流量、循环水温降lOoC左右小温降状态下运行。供暖记录整理
出的平均供水温度、回水温度和供热量，如图11-5所示。在室外日平均气温- 6CC情况下，终端
散热器平均温度约为58.6C。利用散热器放热量Q= FK（tP -t。）计算式，将其折算到室外
为-9℃时，为满足供暖要求，散热器平均温度应是62.3℃。计算表明原散热器安装余量约有
40%，在改为地热低温供暖时，此余量将可得到充分的利用。 4．钛板换热器的传热温差
按照终端散热器和管网不再改动，降低供暖回水温度以尽量从地热中汲取热量的要求，在
保证足够的设计余量后，经优化换热参数，确定一期工程地热水进、出换热器的温度为
90 0C/50℃，循环系统设计供、回水温度为74℃/47℃，终端散热器和管网可不再改动。换热器对
数平均温差为7.8℃．NTU= 40/7.8=5.12，适合的板型是浅密波纹钛板换热器，换热面积为2×
116mz。供暖期循环水量不变，采用供热工程质调节计算公式，代入室内外设计温度可计算出随
室外日平均气温而变化的供、回水温度，即供热质调节曲线，

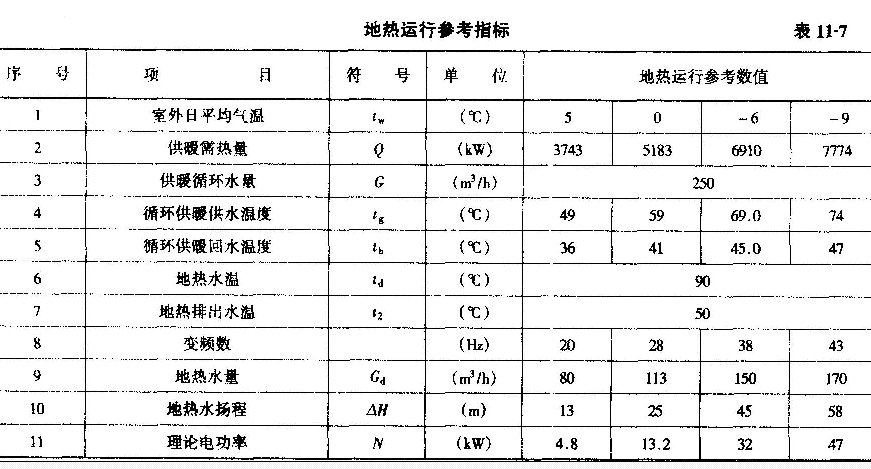

利用潜水泵供电频率变化与流量、压头、电功率间的关系，计算出地热运行参考指标（表
11-7）。
实际耗电量要比理论耗电多些。
5．没计结论要点
按1995年冬季供120000rr12采暖记录数据分析估算，该单位供暖设计高峰负荷是7774kW，
每平方米建筑供暖负荷为65W/lr12。
原系统散热器有大约40%安装余量，可被低温地热供暖系统充分利用。
利用原系统已多装散热器的潜力，减小了地热排水和供暖回水间的温差，降低了地热排水
温度，提高了地热利用率；其次是扩大了地热供水和循环供水间的温差，减少7钛板换热器的
投资。
设计选用潜水泵用变频调速器按室外日平均气温控制抽水量。近期不用考虑锅炉调峰。原
有的锅炉房应保留作为二期工程调峰设施和备用热源，将来可用以扩大供暖面积，进一步增加
地热井的利用率。
6．使用情况
从1996年冬开始使用，情况正常，目前地热供140000m2建筑供瑗，没有启用调峰锅炉，冬
季供暖高峰地热抽水量140Uh;同时全年供3000户生活用热水。实际运行的循环水量略大于设
计值，其他参数接近设计值。由于系统已有调峰锅炉，供暖总面积可扩大到超过200000rr12，环
境和社会效益还可大幅增长。
