钎焊板式换热器海水冷却系统
总高度140m，地面高度126.9m，总建筑面积50632m2，其中地面面积41776m2。大厦地面以上均
为办公楼，附有面积不大的商场，均考虑空调。国际大厦空调计算冷负荷为6976kW，采

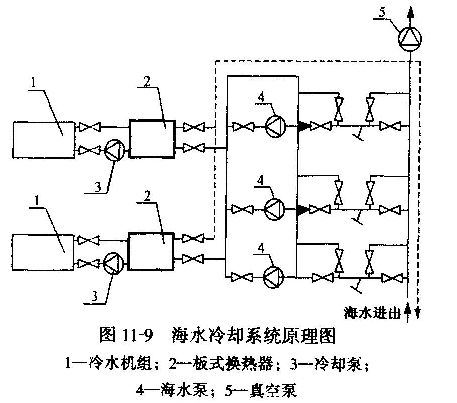

用单机制冷蟹3488kW的离心式冷水机组2台，制冷机房设于地下1层，采用海水冷却，图
11-9为海水冷却系统原理图，其中2台钛板式换热器放置地下l层制冷机房内。表11-8为
海水冷却主要设备及造价表，表11-9为日常运行费用表，表11-10为海水冷却系统所占面
积。从上述表中数据可知，海水冷却系统的投资、运行费，实际运行说明海水冷却系统安全
可靠，不存在污染等问题。但在使用时，要注意以下问题。
(1)海水抽取与排放。由于取水处为码
头，无法伸出吸水管，根据现场条件可设一抽水
阴井，海水经阻拦网后进入阴井，通过+625mm
管道进入地下一层制冷机房(图11-10)。
(2)海水过滤。在取水口设置脏物阻拦网
可防止较大脏物被吸人。在进入水泵前设置微
孔过滤器可保证脏物不进入水泵和板式换热器，为方便清洗设置了反冲洗装置。反冲洗时开启另
一台水泵，关闭欲冲洗水过滤器进出口阀门，开启冲洗阀，将脏物冲至排水管排人大海（图11-11）。
(3)海水中贝藻类微生物对进如水管的影响。海水中贝藻类微生物极喜繁殖吸附，特别在
非空调季节管内水不流动时，贝藻类吸附会使管道截面变细。为此，在空调季节结束后应关闭
海水闸阀，放空闸阀后海水，冲洗后冲入淡水保护管道与设备。海水闸阀前管道若损坏可以从
抽水阴井中抽出更换。
说明：海水冷却系统对板式换热器的要求与城市污水利用中采热用板式换热器的要求相似，
故一般采用K。BR宽流道系列板式换热器。
