钎焊板式换热器某体育馆太阳能利用工程
该系统是太阳能制冷、供暖、生活热水和游泳池加热的太阳能系统。通过设置在体育馆屋
面l：的集热器产生热水，贮存在机房内的蓄热槽内。不直接将热供给负荷侧，而是通过中间板
式换热器供给、，当太阳能不足时，通过燃气锅炉补充。为了防止集热器结冰、沸腾，当集热器
循环泵停止运行时，排放集热器、集热管道内的水。并对高温水采取相应的处理措施，防止泵
(3)太阳能供热、制冷、生活热水方式

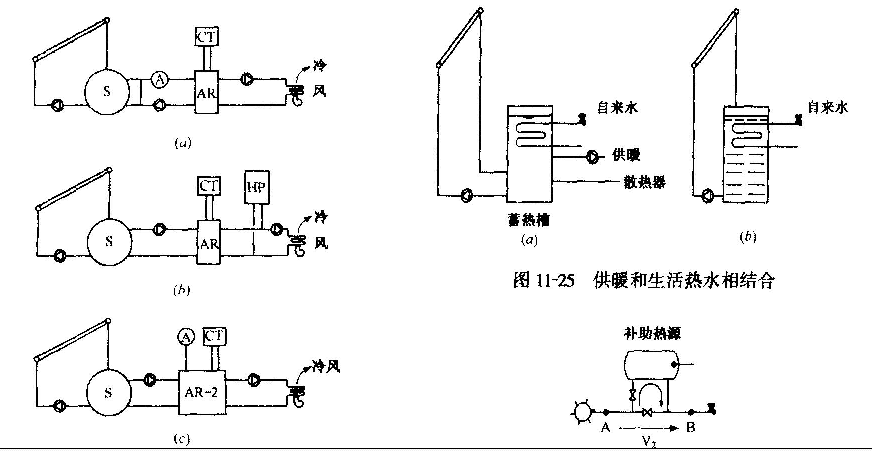

1)供暖和生活热水相结合的方式(图11-25)。
2)补助热源方式(图11-26)。
图11-24使用吸收式制冷机
的太阳能制冷系统
(a)补助加热再生方式；
(6)勺热泵同时使用；(c)双效式
