钎焊板式换热器发由于该系统的蓄热槽为立式，故能确保泵正常运行。蓄热槽基本上属温度分层型，
故，通过自力式温度调节阀调节返回蓄热槽的回水温度。图11-27表示该系统的流程。表11-13
表示该系统的主要设备。
主要设备一览表 表11-13
┏━━━━━━━━━━┳━━━━━━━━━━━━━━━━┳━━━━━━━┓
┃ 名 称 ┃ 规 格 ┃ 台 数 ┃
┣━━━━━━━━━━╋━━━━━━━━━━━━━━━━╋━━━━━━━┫
┃ ┃ 平板型 有效集热面积1 .92舒 ┃ ┃
┃ ┃ 热介质 水 ┃ ┃
┃ 集热器 ┃ ┃ 396 ┃
┃ ┃ 集热板倾斜角 水平30。 ┃ ┃
┃ ┃ 赛热梅方待角 南 ┃ ┃
┣━━━━━━━━━━╋━━━━━━━━━━━━━━━━╋━━━━━━━┫
┃ ┃ 容蔹 立式20H13 ┃ ┃
┃ ┃ 材质 钢板 ┃ ┃
┃ 蓄热槽 ┃ ┃ l ┃
┃ ┃ 尺q’ 42250mm×6000H ┃ ┃
┃ ┃ 保温 玻璃纤维lOOam ┃ ┃
┣━━━━━━━━━━╋━━━━━━━━━━━━━━━━╋━━━━━━━┫
┃ ┃ 太阳能吸收式制冷机 ┃ ┃
┃ 太阳能用霞燃机 ┃ 容量 单效30RT ┃ l ┃
┃ ┃ 双效40RT ┃ ┃
┣━━━━━━━━━━╋━━━━━━━━━━━━━━━━╋━━━━━━━┫
┃ ┃ 燃气锅炉 ┃ ┃
┃ 补助热水锅炉 ┃ 容量406kW ┃ 2 ┃
┃ ┃ 压力降30m ┃ ┃
┣━━━━━━━━━━╋━━━━━━━━━━━━━━━━╋━━━━━━━┫
┃ 板式换热器 ┃ 换热量 157kW ┃ ┃
┃ ┃ 水量450Umin ┃ 1 ┃
┃ （童泳滩加热） ┃ ┃ ┃
┃ ┃ 材质 SUS316 ┃ ┃
┗━━━━━━━━━━┻━━━━━━━━━━━━━━━━┻━━━━━━━┛
┏━━━━━━┳━━━━━━━┳━━━━━━━━━━━━━━━━━━━━━━┓
┃ 序 号 ┃ 项 目 ┃ 规 格 ┃
┣━━━━━━╋━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━┫
┃ l ┃ 负 荷 ┃ 工厂食堂厨房用热水、1．厂淋浴、洗衣 ┃
┣━━━━━━╋━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━┫
┃ 2 ┃ 热 量 ┃ 40m3/日，自来水升温至600C；535MW．hl年 ┃
┣━━━━━━╋━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━┫
┃ 3 ┃ 集热面积 ┃39lm2 (1.8l矗 x 216) ┃
┣━━━━━━╋━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━┫
┃ 4 ┃ 集热量 ┃ 2 40MW-h，年 ┃
┣━━━━━━╋━━━━━━━╋━━━━━━━━━━━━━━━━━━━━━━┫
┃ 5 ┃ 节能量 ┃ 换算轻油量39×l03U年 ┃
┗━━━━━━┻━━━━━━━┻━━━━━━━━━━━━━━━━━━━━━━┛
1)建筑物：RC结构，6层，高度26m;
2)集热器：设置在屋面上；
3)泵，换热器，控制盘设置在l层机房内；
4)蓄热槽、锅炉设置在l层机房内。

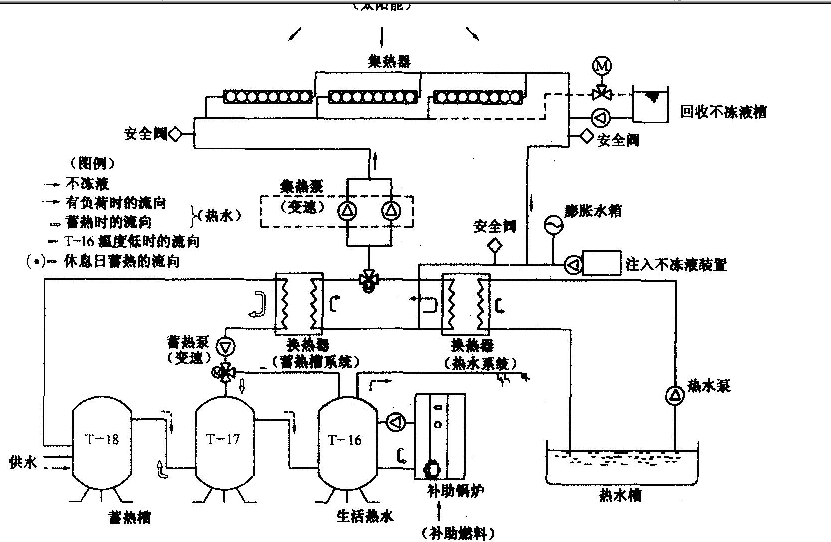

(2)系统内容该系统由集热、蓄热、生活热水和控制、计量等结构组成，图11-28表示该
系统的概要，表11-15为系统主要设备一览表。
