钎焊板式换热器回收器的经济性评价
从温度￡一的燃气内燃机排气中回收温度t诅的蒸汽热水时，在热回收器出口排气温度‘醇的条
件下，按照匕述方法计算出的必要传热面积、回收热量的

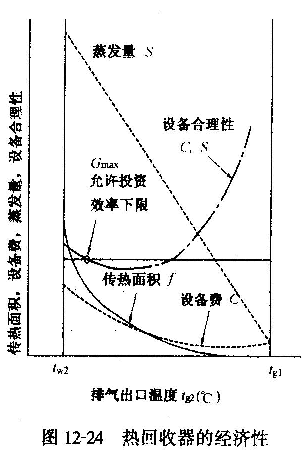

变化如图12-24所示。
当热回收器排气出口温度越接近蒸汽温度￡w2，传热面
积_增加的越多。但由于回收热量Q与‘gl -‘萨有关，即
随着出门排气温度￡吐的降低，回收热量成直线增加。
热回收器的设备费C=d．A7 +p，式中，口、p、y是
与热回收器形式有关的常数。从定性上看，如图12-24所
示，它与传热面积A-样，当越接近蒸气温度tw2，增大
的比例就越大。
用回收单位热量的设备费C/Q表示排热回收的经济
性，如图12-24点划线所示，设备投资效率（投资回收率）
存在最低点。当从热电冷联供系统考虑设备费时，该最低
点靠近低温侧，即大约位于有效温差（‘露-￡破）的lO% -
20%的位置-。
以E定性的叙述了经济性。但若已知全年的实际回收
热的利用量，则评价的经济性更为有效。
四、设置全焊板式排气热回收器时的注意事项
虽然热闼收器不是蒸汽锅炉和热水器，但排气热回收器仍然必须与其他主要机器一样设
置在便于检查和维修的位置上。其目的是便于日常运行时的检查、记录相保持设备的高效率
运行。，
设置位置与热回收器的种类有关，一般距离墙面约0.45m。当排气流过壳侧或热量直接传至
外部托架上时，特别要注意安全和防止烫伤。由于安全阀、计量仪表、调节阀等一般安装在顶
部，故应预留维修用空间。排气热回收器设置在消声器的上流，排气声音可能透过壳体传至外
面。故希望将它放置在四周设有隔声墙的房屋内，或对壳体采取隔声措施。
排气管或水管将内燃机振动的力和热膨胀传递至排气热回收器上。故应通过补偿器减少它
们对热回收器的影响。
由于排气热回收器内水的加热源是高温排气，若运行时水完全不流动，理论上水温可达
3500C，水压可能超过220℃时的蒸汽压力。此时可，能发生危险，作为安全措施，在蒸气锅炉上
安装安全阀，在热回收器上安装膨胀水箱或安全闽。若在热水器出口侧不设控制阀或止回阀时，
则管道的一端应向大气开放，即设置使系统安全的安全阀。
由于燃气内燃机的燃烧性非常好，故经常在理论空气量（空气过剩系数A=l）的条件下运
行，没有过剩空气，排气中的水分的容积比达到18%。像这种水分多的排气的露点比燃烧液体
排气的鳐点商的多。各种燃料的水露点见表12-4。
