钎焊板式换热器经济性的评价确定最佳的换热器的出口排气温度。之后，根据上述基
础数据计算排气和水的平均温差及传热系数，计算出传热面积，换热器的尺寸。然后，计算部
分负荷时的排热回收量，它们是计算全年总回收热量的基础数据。最后，计算全年节能量和节
约费用，并进行投资回收率等经济性评价。
(2)排气排气的温度、数量是设计全焊板式排气热回收器的重要参数，同时，还要考虑
换热时冷凝水的发生状况。
1)排气温度排气温度不仅与内燃机的规模、形式、燃料的种类有关，即使是相同的内燃
机，它还与空气过剩系数（实际的空气量，理论空气量）、点火时期的调整条件、转速、负荷率等
运行条件有关。此外，引入热回收器的排气温度还与内燃机排气集管的有无，脱氮等处理的有

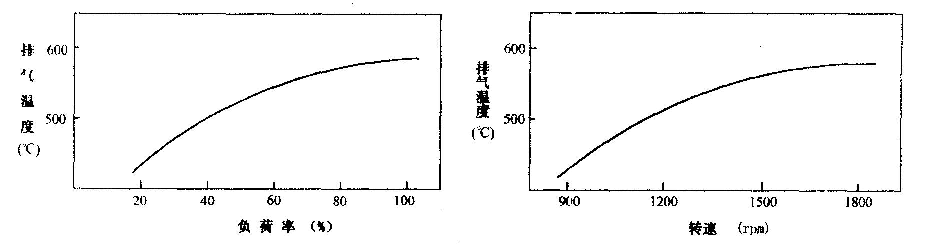

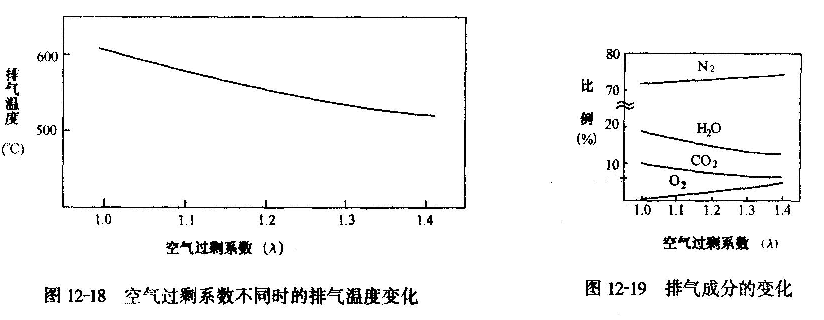

无等有关。图12-16、图12-17、图12-18表示100马力燃气内燃机在各种条件下的排气温度。
2)排气成分燃料组成相同，则排气成分相同。但，空气过剩系数变化时会发生某些变
化。图12-19表示燃烧表12-3所示城市煤气组成时，排气成分与空气过剩系数的关系。实际上，
CO、碳氢化合物等末燃部分仅为0.01%一O.lqc,，其中空气过剩系数越小，CO越多；空气比几
乎对硪氢化合物没有影响。
3)排气量排气量与燃料的耗量成比例，即因转速、负荷率而变。
按下式计算燃烧表12-3所示燃料气体的湿排气量G"：
Ge:,= 10.95× （A-1)+12.05 ×g (12-1)
式中 10.95-燃料气体的理论空气量（Ⅳ叠/Nrri3）；
12. 05-燃料气体的理论湿排气量（Nm3 /Nm3）；
A-空气过剩系数；
g——燃料耗量( Nrr13)。
图12-20表示排气量与空气过剩系数^的关系。实际上，排气的温度约为500 - 6000C。
V 几r～点BHJ—‘rU
4)排气冷凝液
(a)冷凝液量在排气中含有的水分，在排气热回收器冷却过程中冷凝后发生冷凝水。排
气的露点与空气过剩系数有关，一般为50 - 60C。理论上说，排气温度不低于60QC，就不会发
生冷凝液。实际上，换热器传热面可能会低于600C，或在内燃机启动时，负荷低、排气温度低
时，或热水温度低时都可能发生冷凝液。
冷凝液量与燃气用量成比例，对于表12-3所示的燃气，每立方米约产生1.8kg冷凝液。设计
热回收器时，必须设置冷凝液排出口，目的是排出上述冷凝液。
(b)冷凝液性质从各种内燃机的排液口采取冷凝液，分析后可得出如下结论：
冷凝液的pH约为5—6，呈微酸性。当有除氮催化剂时，pH约为7—8，呈微碱性。当浓缩
较强时，此时的pH可能达到2—3。
(3)传热面积的计算
计算过程按公式Q=足’A‘At。计算熟回收器的传热面积。按Q= C.C。（‘gl-‘萨）计算设
计工况下交换的热量。热回收器出口的排气温度与运行条件和回收热的温度级别有关，其下限
值一般为120—150C。比热C与温度和空气过剩系数有关。但在空气过剩系数为1.0。1.4范围
内时，比热的变化约为1%（图12-21）。
