钎焊板式换热器在硫酸工业中的应用（资料来源：杨崇麟《板式换热器工程设计手册》）
1．工况介绍

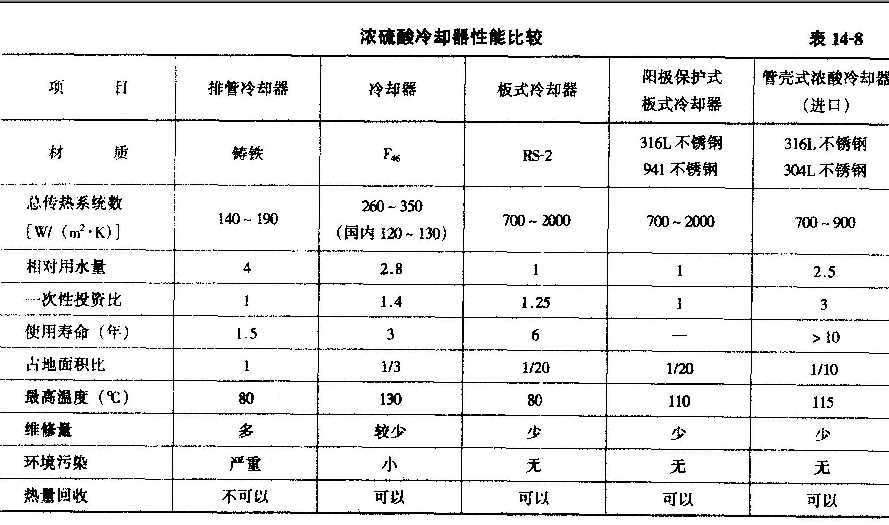

目前使用的各种酸冷却器性能比较，见表14-8。
由表14-8可知，由于受板片材料抗硫酸腐蚀温度的限制，现应用于酸冷却过程中的板式换
热器，可靠的工作温度不超过80C，使其应用受到一定的限制。但是，如果在工艺上采取一定

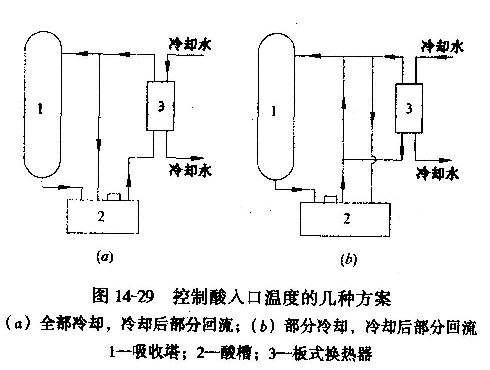

的措施，降低酸的人口温度，就可以扩大板式换热器在浓硫酸冷却中的应用。图14-29表示了
两种降低酸入口温度、控制酸循环量的方案。
金川有色金属公司硫酸工程于1987年
，月正式投入生产，其中1/3的酸冷却器选甩K，2／3的酸冷却器选用RS-2耐酸不锈
朗板式换热器，工艺流程简图如图14-30所示。其中选用换热面积30rT12的板式换热器
l台，用于浓度98%的硫酸冷却；换热面积19rri2的6台（备用2台），用于浓度93%的
窥酸冷却，分别代替了原设计中换热面积c.<J340mz×3和320lr12×7的F聒冷却器，
乓用水量约为k的40 %左右，而且安受、维修费用大大降低。有关浓硫酸冷羽系统中
板式换热器的部分参数见表14-9.
