钎焊板式换热器在石化工业中的应用
发布者:-1 时间:2019-05-24 浏览次数:
钎焊板式换热器在石化工业中的应用(资料来源:杨崇麟《板式换热器工程设计手册》)

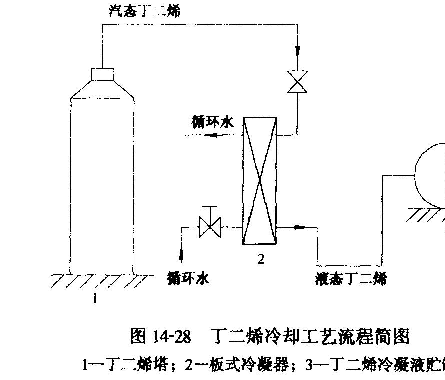

    图14-28表示在石化工业丁二烯冷却工艺中的应用。以8Fr12板式冷凝器取代了原来112rr12的
管壳式冷凝器。
    该系统要求将39℃左右的汽态丁二烯冷凝为液态(允许过冷)。其介质参数、设备参数及测
试结果如下:
    1.介质参数    (1)丁二烯:进口温度:39.40℃出口温度::38℃以‘F(实测35℃)
流摄:1.75t/h(2)循环水:进口温度:21℃出口温度:29℃流量:18.5Uh
2.冷凝器主要参数
设备型号:BRS08 114()—8总换热面积:8rr12单板换热面积:0. 8Fl12
通道截面积:汽测:0. 00463Fr12    液测:0.003mz设计压力:1 .OMPa
设计温度:140℃接管窟径:汽测:DN350mm    液测:DN150mm
板片材料:ICr18Ni9流程组合:l×5

3.测试结果及比较

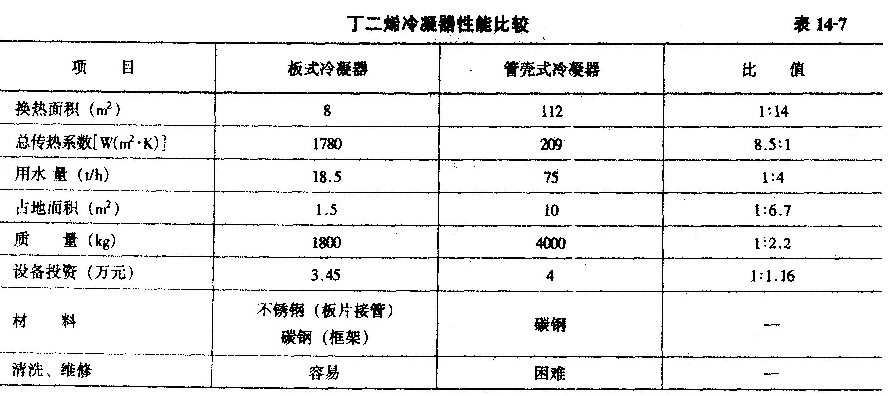

实测结果见表14-7。
汽态丁二烯
