钎焊板式换热器在钢铁工业中的应用
一、概况

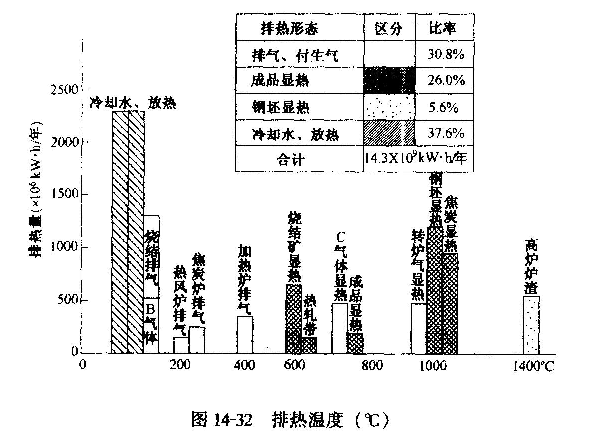

图14-32表示钢铁厂的排热状况。从该图可知，钢铁厂300C以下的排热约占50%，其中
100℃以F的冷却水在排热总量上占的比例最大。300℃以下的中低温领域的排热回收无论在技术
￡还是在经济上都有重要的意义，当然也存在许多需解决的问题。

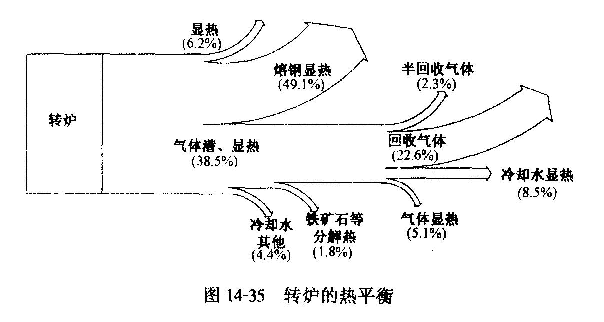

图14-33、图14-34分别表示转炉设备、烧结设备的流程。图14-35是转炉的热平衡。从图14-
35可知在转炉的精炼过程中燃气显热用罩、辐射、接触等的冷却器吸收，从冷却塔排至大气，
排热量为15.1×103kW，相当于转炉排出热量的85%，是非常大的热损失。
