1．板式换热器在钢铁厂中的应用(图14-36)
(l)在冷却器的出口安装全焊板式换热器 （排气一液体换热器），它属于串联式换热器，回收
200℃的冷却烧结矿的排热后，将转炉的热水提高 约l5℃，故提高了氟里昂透平的发电量。

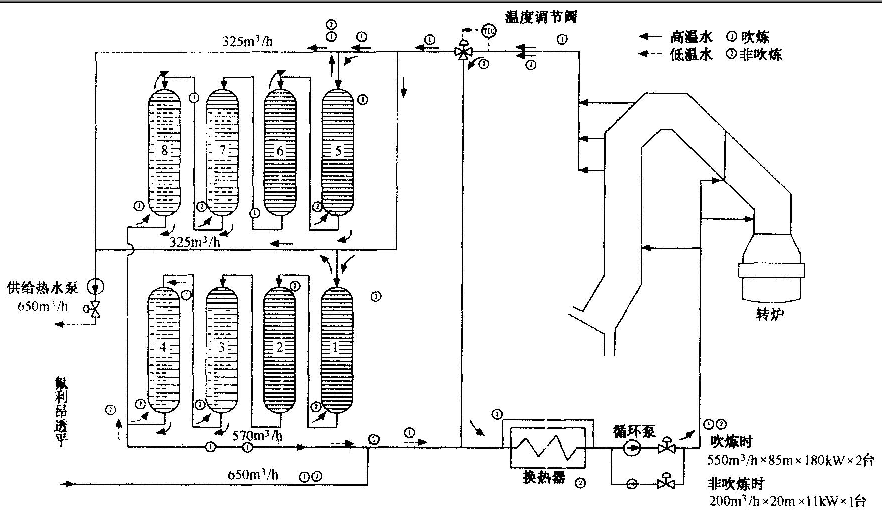

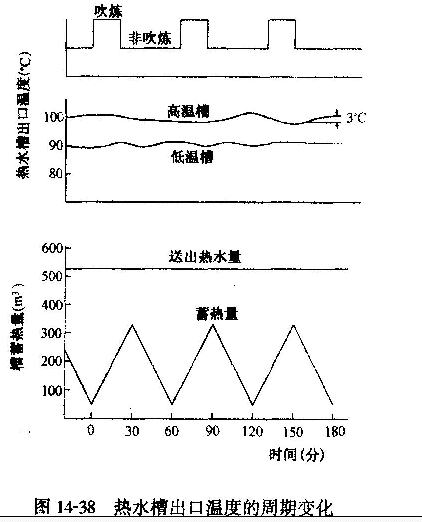

(2)采用图14-37所示的热水槽方式之后，高 温槽蓄存的高温水的温度几乎没有波动，如图14-
38所示。共有8台密闭热水槽，连接方式如图14- 37所示。
(3)在氟里昂透平系统中的应用
热水槽贮存的高温水通过热水供给泵送 至烧结冷却器的全焊板式换热器内，加热升温
后，送至氟里昂蒸发器、预热器，在板式蒸发 器内降低温度后返回转炉。蒸发器发生的氟里昂
蒸汽进入透平后（图14-39），驱动透平和发电 机，然后排至板式冷凝器。氟里昂透平发电量如
图14-40所示。
2．低温排热回收系统的构成及设备规格
该系统由转炉烟道冷却水系统、烧结冷却器 排气热回收系统和氟里昂透平发电系统等构成。
表14-J4为系统的设备规格。
