钎焊板式换热器蒸汽压缩机应用

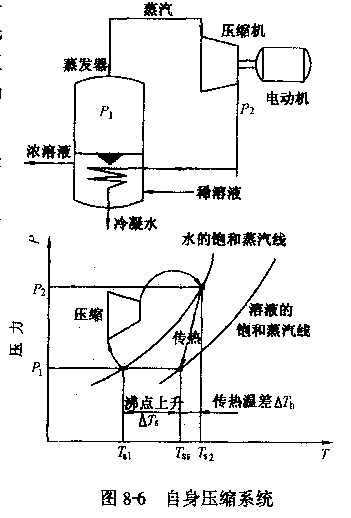

蒸汽压缩机的利用在蒸发和浓缩工艺过程中采用蒸汽压缩机，通过动力或电力发生
蒸汽的方式，称为自身蒸汽压缩系统，其原理如图8-6所示。在低压P，的条件下，从蒸发器的
溶液中引出蒸汽，在动力作用下，将压力为JP．的蒸汽压缩为压力为P2的高温蒸汽，并以它作
为蒸发的热源。在压力P．的条件下，从溶液中发生蒸汽，该蒸汽的饱和温度为%。此时，发生
蒸汽是溶液温度为T_的过热蒸汽，压缩机将压力为P，的蒸汽压缩至压力为P：，并在蒸发过程
中冷凝至压力在P：下的饱和温度t：，并从温度为T，压力为P．的水溶液中发生蒸汽。此时的
传热温差△兀=r。：一咒，水溶液的沸点上升为At：T_ -%，xt ifiE缩机所作的功为ATh+
△疋。自身蒸汽压缩方式和热泵的工艺过程相似，即使没有热源或冷却水，也能进行蒸发操作。
由于单位蒸发量所需动力较小，因此，在多效装置中常采用自身蒸汽压缩方式。
从溶液中蒸发溶剂得到浓缩的蒸发操作工艺广泛应
用于化学工业、食品工业中。从沸点不同的组成成分混
合液中分离出单纯成分的蒸馏操作工艺开始于化学工
业，之后』“泛应用在石油精制、酒精制造、各种溶剂的
精制工艺中。由于自身蒸汽压缩系统能再利用蒸发所消
耗的热量（潜热），减少外部的加热量，故，该系统是
高效节能的系统。该系统分为直接式和间接式(图8—7、
图8-8)，图中的蒸发器、冷凝器和蒸发罐均可采用板式
换热器。
直接式的特征如下：
1)能效高，能大幅度降低成本；
2)电力为主要能源，不要加热蒸汽；
3)设备小型化；
4)冷却水量少；
5)回收期短；
6)容量越大，优越性越明显。
适用范围：
1)升温在20lC以内；
2)蒸发温度在60. 100 0C；
3)处理液为腐蚀性少、结垢少的溶液，在食品、化学等生产工艺中常采用这种方式。
间接式指的是不直接使用蒸发原料液蒸汽的热能加热原料溶液，而是用于蒸发热媒。故，
在这种系统中可在综合考虑处理液或浓缩液的性能、有凭垢的形成等因素后，选择最合适的方
式。该系统的特性如下：
1)适用于低温范围(10—40℃)的浓缩、蒸发；
2)遥用于高温范围(80一185C)的热回收；
3)由于可通过热媒体进行潜热回收，故适用于腐蚀性的原液或沸点较低的液体；
4)在低温条件下蒸发，能确保产品的质量；
